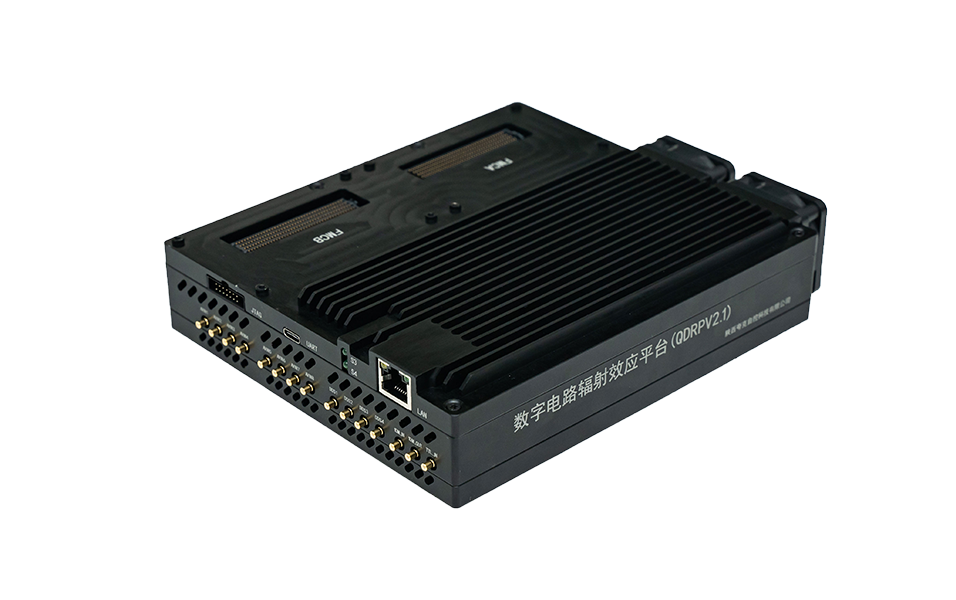

数字电路辐射效应平台(QDRP)

电源

Ø  6路0.8V～5.5V电源，负载电流4A，步进0.1V

Ø  2路1V～12V电源，负载电流2A，步进0.1V

Ø  2路-1V～-12V电源，负载电流2A，步进0.1V

Ø  支持100SPS电压监测，精度0.2%FS

Ø  支持100SPS电流监测，精度0.2%FS

Ø  支持单粒子闩锁效应SEL检测功能

信号发生器

Ø  4路±3V DC～50MHz信号输出

Ø  支持直流、正弦波、三角波、矩形波产生功能

Ø  信号输出具备同源能力

数据采集

Ø  8路±10V输入200KSPS数据同步采集

Ø  采样率支持整数分频调节

Ø  支持连续采集、抽样采集、外部触发、软件触发功能

同步

Ø  支持1路同步输入接口，可触发数据采集接口或测试向量

Ø  同步输入时间记录功能

Ø  支持1路同步输出接口，可输出单粒子检测状态

通信

Ø  支持1路千兆以太网通信接口

Ø  支持在线硬件驱动更新

自定义时钟

Ø  4组LVDS高速可编程时钟输出

Ø  内部VCO时钟为3GHz

可配置接口电源

Ø  2路1.2V～3.4V程控电源，负载电流4A，步进0.1V

Ø  一路为LVDS提供可调节电源

Ø  一路为GPIO提供可调节电源

GTH接口

Ø  支持2组4x GTX接口，可配置为1x、2x、4x、组合配置，最高5GHz/Lane

LVDS接口

Ø  包含50对差分LVDS接口，支持1.5V LVDS、1.8V LVDS、3.3V LVDS接口

GPIO接口

Ø  包含80个GPIO接口，支持1.2V、1.5V、1.8V、2.5V、3.3VGPIO接口

辐射效应检测

SEU、SEL、SEFI、SET

封装测试

电压电流监测、功能测试

老化筛选

电压电流监测、功能测试
