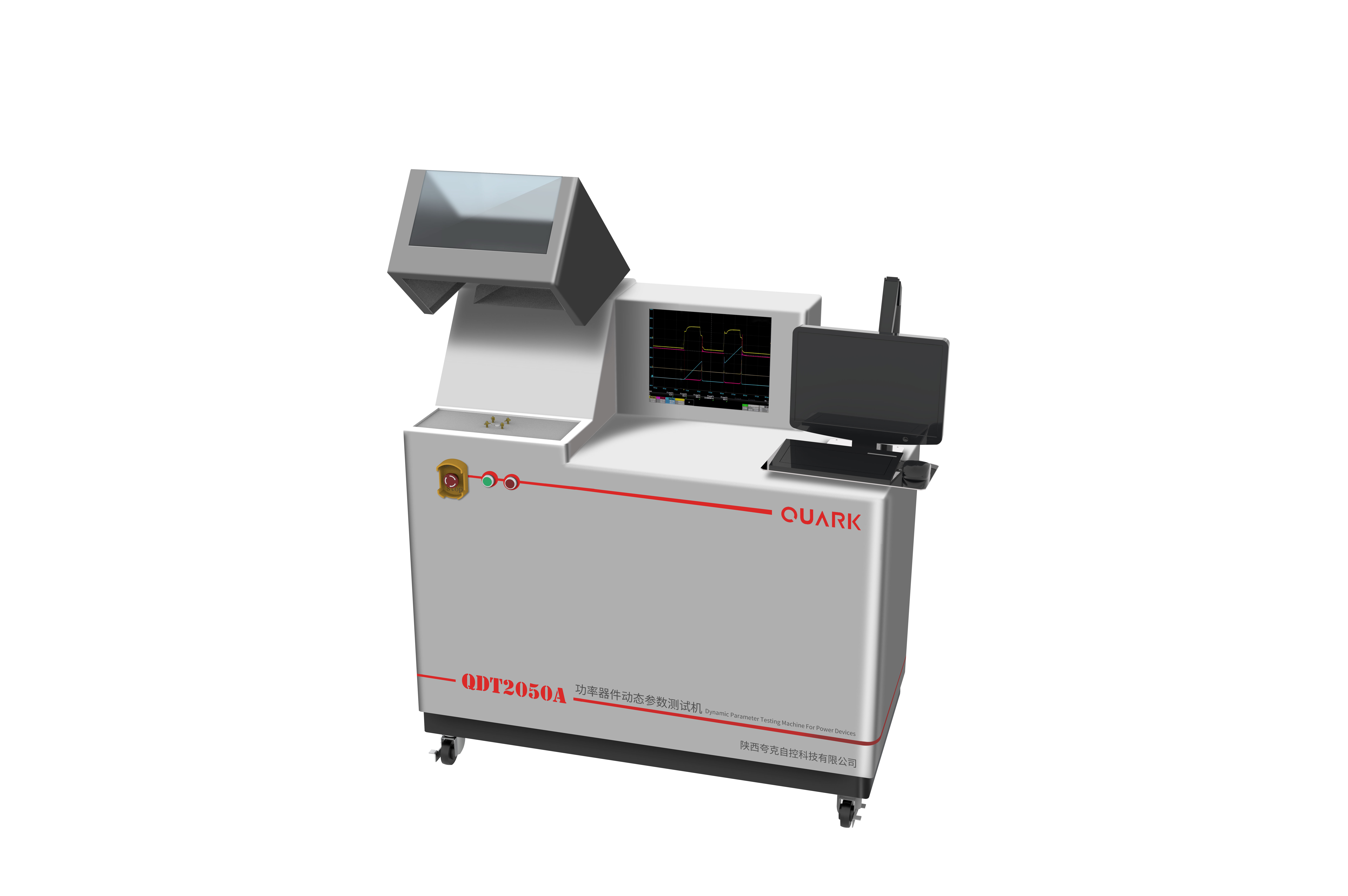

功率器件动态参数测试机

概述:QDT2050A功率器件动态参数测试机采用智能测试软件协同管理高分辨率示波器、电源、信号源、LCR、栅极电阻、负载等完成对最高2KV/500A的功率器件动态参数的一键全自动测试，数据自动判别，生成测试数据和报告，配合探针台、分选机实现晶圆、产线快速测试和验证。采用内置传感器、开关阵列等实现测试项、栅极电阻、感性/阻性负载自动调整，简化系统连线，优化环路电感，使测试更简便稳定、安全可靠，适用于第三代半导体功率器件MOSFET、IGBT、IPM等动态参数特性的测试、器件分选，为芯片设计、分选、入厂检测、驱动设计、失效分析等环节提供数据支撑，帮助用户快速应对各种市场应用需求

联系我们资料下载

产品简介
技术参数
产品规格

辐射效应测试系统 | 产品模块

智能全自动精准测动态

一键全自动测试

智能软件协同管理，自动判别数据并生成报告，一键完成动态参数全流程，支持晶圆与产线快速验证

2kV/500A宽量程

最高支持2000V/500A测试，脉冲宽度200ns起，精准表征SiC/GaN高速开关特性与极限能力

栅极与负载自调

栅极电阻、负载电阻及电感步进可调，内置开关阵列自动匹配，简化连线并优化环路电感

全环节数据支撑

覆盖晶圆、芯片到模组测试，为芯片设计、分选、驱动设计、失效分析提供关键数据依据

主要功能

双脉冲测试

反向恢复特性测试

栅极电荷测试

电容参数测试

栅极电阻扫描

负载特性扫描

一键快速测试

软硬件安全锁

测试流程管理

自动报表

规格参数

漏极电源

-500V～2kV，500A

栅极电源

±30V，15A，CC+CV

脉冲参数

200ns～200us，单脉冲、双脉冲

栅极电阻

1Ω～999Ω，步进1Ω

负载电阻

1Ω～999Ω，步进1Ω、1KΩ、10KΩ、100KΩ

负载电感

10uH～10mH，步进10uH
